室外監控立桿一般要求有哪些？(最新整理)

文章來源： 江蘇順泰交通科技公司網站編輯 人氣：78 發表時間：2019-07-12 14:33
監控立桿也叫監控桿，是用于室外監控攝像機安裝的柱狀支架，主要為交通道路，十字路口，學校，政府，小區，工廠，邊防，機場等需要監控攝像的地方。監控立桿的使用提高了城市安全防范，是居民生活的有效保障。在視頻監控安裝的過程中，監控立桿的選擇與安裝也十分重要，適合環境需求，正確安裝監控立桿，才能讓監控攝像頭發揮更好的作用。

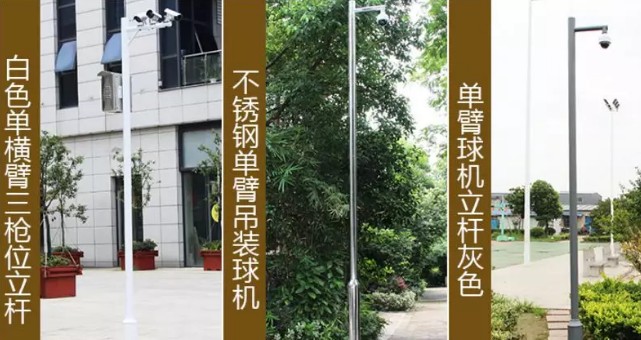

                             室外監控立桿展示圖

一、室外監控立桿一般要求

規格
1、一般的城市道路監控立桿均按照高6米橫臂1米，小區監控桿常規按高度3-4米臂長0.8米來進行制作。
2、基本結構：常用的監控立桿、道路監控桿、電子警察立桿等由立桿、連接法蘭、造型支臂、安裝法蘭及預埋鋼結構構成。

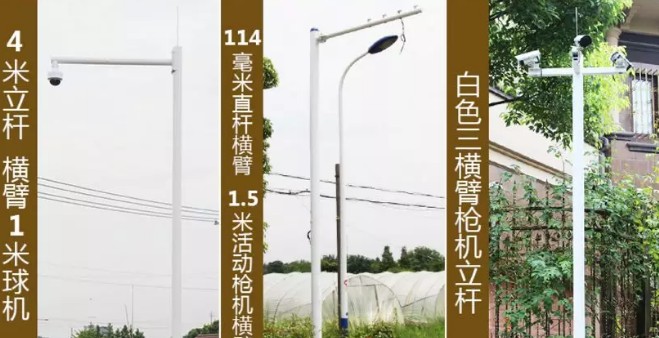

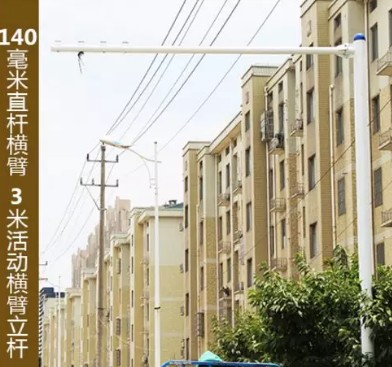

3米活動橫臂監控立桿

監控立桿基礎

1、智能化視頻監控系統工程如在室外采用監控立桿安裝方式時，攝像機離地面高度一般不低于3500mm，立桿做灌注基礎時，基礎深度應不小于1000mm，底部直徑應不小于1000mm?，F場開挖基礎座埋設坑時應遵循盡量減小開挖面的原則。當基座坑挖好后，由施工單位進行現場澆筑，現場澆筑時應嚴格按照混凝土（如C20）的材料配比和配筋標準執行。安裝（現澆）基座時應保證基座表面的水平，以利于桿體的安裝。
2、沒有特殊情況所有監控立桿預埋件混凝土為C25砼，所配鋼筋符合國標及受風要求。其中水泥為425號普通硅酸鹽水泥?；炷恋呐浔群妥钚∷嘤昧繎螱BJ204-83的規定；預埋件地腳螺栓法蘭盤以上的螺紋包扎良好以防損壞螺紋。根據預埋件安裝圖正確放置監控立桿預埋件，保證支臂桿的伸出。
3、監控立桿基礎的混凝土澆注面平整度小于5mm/m；盡量保持立桿預埋件水平。預埋件法蘭盤低出周圍地面20~30 mm ，再用C25細石砼把加強肋蓋住，以防止積水。
4、監控立桿基礎的鋼筋籠應臨時固定，同時確保鋼筋籠的基礎頂板平面水平，即用水平尺在基礎頂板垂直兩個方向測量，觀察期氣泡必須居中；監控立桿預埋件基礎混泥土澆灌必須密實，禁止混凝土有空鼓。

影響監控立桿基礎施工的因素眾多，包括鋼筋籠的固定、基礎的開挖深度、立桿底部直徑以及立桿的高度等。工程師及施工人員想要精確計算監控立桿基礎建設的材料和參考成本，必須綜合考慮各方面的因素，將各項參數變量一個個代入公式進行計算、累計。
不銹鋼單橫臂監控立桿

避雷
1、監控桿必須有避雷針及良好接地最好加引線導入地下(建議導電不走桿體)，其接地電阻小于4歐;方向與行車道垂直(或按工程師要求)地腳螺栓作為主筋;
2、值得注意的是，在監控立桿的安裝規范中，要求監控桿必須有避雷針及良好的接地保護，最好能加引線導入地下(建議導電不走桿體)，所以為保障前端設備的長時間正常工作，各種信號安裝匹配的浪涌保護器不可少，并需做標準的接地。

安裝
1、桿旁、控制箱旁、電纜拐彎處、電纜管直線長度超過50米時或兩端電纜管不在同一平面相距100mm以上時，必須設置手孔井。
2、手孔井的內圍尺寸一般要求為500(長)×500(寬)×600(深)MM，用礫石鋪層作為滲水用;手孔井四壁必須抹水泥沙漿。
3、控制箱由設備廠家根據所需容量配備，外殼采用優質冷軋鋼板壁厚不小于1.2mm外表噴室外塑粉并做好防水防盜及散熱。
4、結構用鋼不得影響材料和機械性能的裂紋、分層、重皮、夾渣等缺陷麻點或劃痕的深度不得大于鋼材厚度負公差的1/2，且不應大于0.5mm。
5、設計依據：設計風載：23m/s2，疲勞壽命：30年，按國家最新標準版本《碳素結構鋼》、《電氣裝置安裝工程電纜線路施工及驗收規范》、《鋼結構工程施工及驗收規范》、《鋼筋混凝土工程施工驗收規范》等相關規范進行施工。

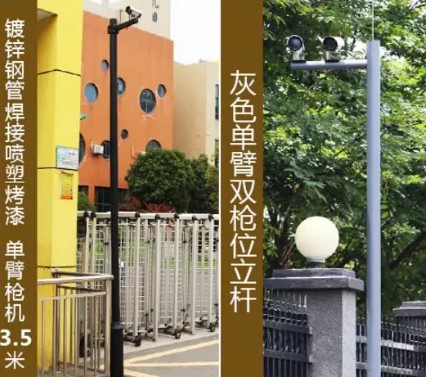

 鍍鋅鋼管噴塑監控立桿
制作要求
1、符合現行國家標準的規定，并有合格證明文件。碳素鋼采用E43型焊條，焊條質量應符合最新國標的規定，絕不使用藥皮脫落、焊芯生銹或受潮的焊條，以及帶銹的焊絲。焊接尺寸符合設計要求，焊縫金屬表面的焊波均勻，不得影響強度的裂紋、夾渣、焊瘤、燒穿、未溶合、弧坑和針狀氣孔，并且無褶皺和中斷等缺陷。焊縫區咬肉深度不允許超過0.5mm，累計總長不得超過焊縫總長的10%。焊縫寬度小于20mm，焊角余高為1.5mm~2.5mm，角焊縫的焊角高度應為6mm~8mm，焊角尺寸不允許小于設計尺寸。
2、防腐處理采用熱浸鋅，在進行防腐處理前，應對鋼構件進行有效的除銹，熱浸鋅厚度不小于85um，鋅層應均勻，用硫酸銅液作浸蝕試驗時，4次以上不露鐵，鋅層應與金屬本體結合牢固，經錘擊試驗，鋅層不剝離，不凸起。浸鋅完畢后應進行鈍化處理，并且48h鹽霧試驗合格。每100 m桿，其軸線測量的直線度誤差不超過0.5‰，桿全長直線誤差不超過1‰。

預埋件
1、基礎的鋼筋籠應臨時固定，同時確保鋼筋籠的基礎頂板平面水平，即用水平尺在基礎頂板垂直兩個方向測量，觀察其氣泡必須居中;監控立桿預埋件基礎混凝土澆搗必須密實，禁止混凝土有空鼓;
2、監控立桿及其主要構件基礎的型式和尺寸應根據攝像機監控安裝處的地震烈度、風荷載強度、地質條件及用戶提出的具體要求確定，應按照要求提供具體安裝圖樣及必要的施工要求（具體應包含：基礎混凝土強度不得低于C20；基礎頂部應預埋M20地腳螺栓，螺栓露出基礎高度應不小于100mm，螺栓的預埋位置偏差不得大于±2mm；引入電纜預埋鋼管的位置及規格等）。
3、施工時要在預埋管口預先用塑料紙或其它材料封口，以防止混凝土澆搗時混凝土漏入預埋管中，造成預埋管堵塞;基礎澆搗后，基礎面必須要高于地平面5MM～10MM;混凝土必須要養護一段時間，以確?；炷聊苓_到一定的安裝強度。
4、預埋走線管道，走線管道管徑不小于40mm，轉彎半徑不小于200mm，用于窨井與立桿間走線，線管放置鐵絲。
5、每一根金屬立桿都必須接地，其接地電阻小于4歐;各立桿基礎具體數據視現場施工需要為準。

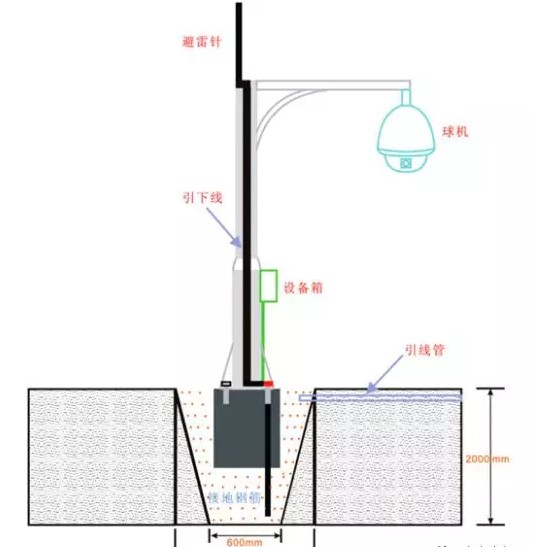

攝像機均安裝在立桿上，如現場土壤情況較好(石沙等不導電物質較少)的情況下，可以利用立桿直接接地，地坑尺寸在2000×1000×600mm，底部細土或潮濕的土壤比例達到85%，其內填筑細土，再垂直埋入一根1500mm×12mm的鋼筋，澆注混凝土，到達地表時，嵌入固定螺栓(按照立桿基座尺寸固定)，其中一根螺栓可與鋼筋焊接，作為接地極使用。等混凝土完全穩定后，在其周圍回填細土并保證一定的潮濕。最后把攝像機與防雷器的地線直接焊接在立桿上的接地極上即可。做好防銹處理，及標示銘牌。
如現場土壤情況惡劣(石沙等不導電物質較多).則要使用增加接地體接觸面積的材料了。利用降阻劑、扁鋼與角鋼等。具體措施：前期操作如上，在澆混凝土基座前，應沿坑壁敷設厚度為150mm 的化學降阻劑，其中嵌入一根2500×50×50×3mm的角鋼，(鐵)用40×4的扁鋼沿立桿拉下，防雷器和攝像機的地線與扁鋼妥善焊接，扁鋼再與地下的角鋼(鐵)焊接好，地阻測試根據國標小于4歐姆即可。
道路交通室外監控立桿

手井
1、道路監控立桿一般只要求使用小規格窨井，為了設備安裝方便窨井宜設置在監控桿附近;當地下水位不高時，窨井井底只鋪礫石(沙子)墊層，以便雨天在窨井中積水滲入地下，但井壁下則須有混凝土基礎墊層，井壁粉水泥沙漿;當地下水位很高時，窨井井底加一層10CM的混凝土墊層，井壁和井底要粉刷防水沙漿;
2、凈尺寸500×500×600(長×寬×高)，采用Mu10磚M5水泥沙漿240厚砌筑，蓋板用Φ8@150雙向配置C20砼預制板厚為60厚，標高同人行道面或綠化帶，板面須光滑，設提孔，按國標制作蓋板。各窨井土建具體數據視現場施工需要為準。

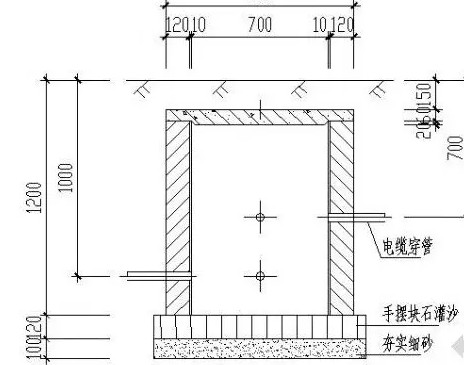

 監控立桿的手井示意圖
             室外監控立桿在城市安全防范與居民生活的有效保障中起著越來越重要的作用，如有需要監控立桿，可以聯系小編，將為您提供最優質的產品與最好的服務！
